分析・検査機器一覧

お客様の安心と信頼につなげる社内検査体制

福井鋲螺では、常に安定した製品品質を維持し、お客様からの幅広い調査ニーズにお応えするため、社内に充実した検査体制を構築しています。高度な検査・計測機器と分析装置を組み合わせて多角的な検証を行うことにより、お客様の「安心」と「信頼」につなげています。

走査型電子顕微鏡（SEM）・エネルギー分散型分析装置（EDS）

SEMは測定サンプルに電子線を照射し、その表面形態を観察する装置です。光学顕微鏡では不可能な高倍率 (下左写真参照)での表面構造の観察や、EDSによる成分分析が可能であり、当社では主に、めっき異常時の表面観察やキズ状態の分析、金型破面の解析などに使用しています。 SEMSEMによる製品表面の観察写真。(x10,000) SEM(強度マップ) 指定したエネルギー範囲のX線強度分布を表示
SEM
メーカー 日本電子株式会社
保有台数 １台
主な用途 材料の微視的観察、元素定性分析、構造解析、粒子解析

フーリエ変換赤外分光光度計（FT-IR）

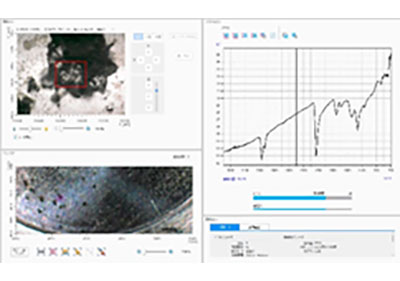

FT-IRは有機物の同定に用いられます。光学顕微鏡を利用した顕微FT-IRは、FT-IRのみでは測定できない微小な物質の測定が可能です。当社では主に、金属表面に付着した有機系異物を測定し、その発生工程の特定に繋げています。 SEMATR測定 SEM顕微FT-IR
FT-IR
メーカー 株式会社 島津製作所
保有台数 １台
主な用途 有機物の異物分析

三次元測定機

三次元測定機は、測定サンプルを点測定、もしくはスキャニング測定をして得られた三次元座標から、円の内外径や平面度、平行度、直角度、位置度等の幾何学公差を求めることが可能です。当社では、通常の測定器による測定が困難な複雑形状の部品や、金型の輪郭・形状データ測定に使用しています。 3Dモデルによる測定3Dモデルによる測定 平面度測定平面度測定
三次元測定機
メーカー MITUTOYO、東京精密（ZEISS）
保有台数 MITUTOYO(1台)、東京精密(1台)
主な用途 機械部品、金型等の寸法測定、輪郭形状測定

真円度・円筒形状測定機

真円度・円筒形状測定機では、回転テーブルに円筒形状の測定サンプルを設置し、測定子がサンプルに接触した状態で回転させます。そこで得られた形状データより、幾何公差（真円度、円筒度等）の測定を行います。当社では、円筒加工品や、パイプ品、金型など内外径の形状や精度の検査に使用しています。 真円度の測定結果画面真円度の測定結果画面 円筒度の測定結果画面円筒度の測定結果画面
真円度・円筒形状測定機
メーカー MITUTOYO
保有台数 1台
主な用途 円筒形状製品の幾何公差の測定(真円度、円筒度、平面度、真直度、振れ、平行度、直角度、同軸度 等）

デジタルマイクロスコープ

デジタルマイクロスコープは、CCDカメラで撮影した画像をPCのモニター上で観察できる装置です。高倍率(2000倍)での観察や、対象物の寸法・角度の測定、面積計測、写真撮影などが行えます。当社では製品表面や金属組織の拡大観察、形状や寸法の計測など製造・開発工程における品質確認、欠陥分析に使用しています。 製品画像からの3Dプロファイル測定製品画像からの3Dプロファイル測定 金属組織の拡大観察画像金属組織の拡大観察画像
デジタルマイクロスコープ
メーカー KEYENCE
保有台数 6台
主な用途 製品表面や金属組織の観察、計測、分析、写真撮影

画像寸法測定機

画像寸法測定機は、測定物を投影し、得られた画像からデジタル処理で寸法・角度等を高速・高精度に測定する非接触式の測定装置です。当社では、品質向上、検査工数削減、人による測定誤差軽減を目的に導入しており、トレンドグラフ・ヒストグラムを使った不良を作らないための品質管理を行っています。 画像寸法測定画面画像寸法測定画面 製品の傾向が分かるトレンドグラフ製品の傾向が分かるトレンドグラフ
画像寸法測定機
メーカー KEYENCE
保有台数 11台
主な用途 外径、寸法の高速・高精度測定。

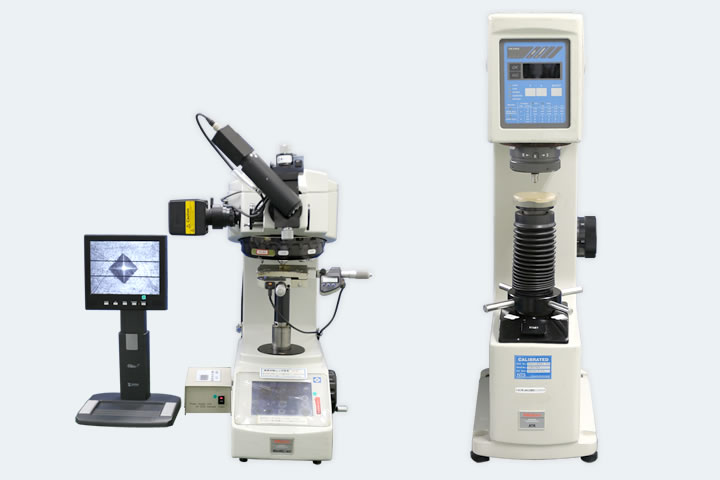

ビッカース硬さ試験機・ロックウェル硬さ試験機

画像寸法測定機は、測定物を投影し、得られた画像からデジタル処理で寸法・角度等を高速・高精度に測定する非接触式の測定装置です。当社では、品質向上、検査工数削減、人による測定誤差軽減を目的に導入しており、トレンドグラフ・ヒストグラムを使った不良を作らないための品質管理を行っています。 ビッカース硬さ試験の圧痕ビッカース硬さ試験の圧痕 硬度計測画面製品の硬度計測画面
ビッカース硬さ試験機・ロックウェル硬さ試験機
ビッカース硬さ試験機 ロックウェル硬さ試験機
メーカー MITUTOYO、島津製作所
保有台数 ビッカース(7台)、ロックウェル(２台)
主な用途 金属材料、製品、金型の各種硬度を測定

引張り試験機

引張り試験機は、試験片 / 製品に荷重を与えることにより、引張強さ、曲げ強さ、圧縮強さ、伸び等を測定し、機械的性質を評価することができます。当社では主に、材料や製品の引張・圧縮・曲げ試験に使用しています。 金属材引張り試験後の破断状態金属材引張り試験後の破断状態 引張り試験による測定結果（荷重－変位曲線）引張り試験による測定結果（荷重－変位曲線）
引張り試験機
メーカー 島津製作所、今田製作所 等
保有台数 10台
主な用途 引張り試験、圧縮試験

表面粗さ・輪郭形状測定機

当社では主に金属材料や製品、金型の硬さ測定に使用しています。表面粗さ・輪郭形状測定機は、測定サンプルの表面を測定子でトレースすることで、表面粗さ(表面の微小な凹凸の形や大きさ)や、表面輪郭の形状データを取得できます。当社では、微細なR面、C面、溝形状の深さ評価などの輪郭形状測定や、部品加工面の表面状態を測定・評価するために使用しています。 表面粗さ測定表面粗さ測定 形状測定(輪郭形状の公差照合結果）形状測定(輪郭形状の公差照合結果）
表面粗さ・輪郭形状測定機
メーカー MITUTOYO、東京精密
保有台数 表面粗さ・輪郭形状複合機(8台）、表面粗さ測定機(2台）、輪郭形状測定機(2台）
主な用途 製品や部品の表面粗さ測定、輪郭形状測定

蛍光Ｘ線膜厚計

蛍光Ｘ線膜厚計は、試料台の上に置いた測定サンプルにX線を照射し、発生する蛍光Ｘ線のエネルギーおよび強度を計測することで、めっきの種類や膜厚を測定する装置です。当社では、電子部品や自動車部品のめっきにおける薄膜など、各種工業製品の表面処理皮膜の膜厚測定に使用しています。 膜厚計内部膜厚計内部 測定画面測定画面
蛍光Ｘ線膜厚計
メーカー 株式会社日立ハイテクサイエンス
保有台数 1台
主な用途 めっきの種類および膜厚の測定

塩水噴霧試験機

塩水噴霧試験機は、塩化ナトリウム(NaCl) 溶液を噴霧させた試験機内部にサンプルを入れ、経過観察を行いながらサンプルの耐食性を調べます。当社では、めっき被膜，塗装皮膜を施した金属製品や材料などの耐食性を評価するのに使用しています。 塩水噴霧試験機内部塩水噴霧試験機内部 塩水噴霧試験により腐食させた状態塩水噴霧試験により腐食させた状態
塩水噴霧試験機
メーカー スガ試験機株式会社
保有台数 1台
主な用途 金属製品や材料、めっきなどの表面処理の耐食性評価

エネルギー分散型蛍光Ｘ線分析装置

エネルギー分散型蛍光Ｘ線分析装置は、測定サンプルにＸ線を照射し、発生する蛍光X線のエネルギーを分析することで、測定サンプルを構成する元素の種類や含有量を調べる装置です。当社では主に、RoHS等の環境負荷物質（ Pb、Cd、Hg、Br ）の測定に使用しています。 RoHS,ELV規制対象有害元素分析例RoHS,ELV規制対象有害元素分析例 RoHS,ELV 分析結果画面RoHS,ELV 分析結果画面
エネルギー分散型蛍光Ｘ線分析装置
メーカー 島津製作所
保有台数 2台
主な用途 環境負荷物質の分析、元素の定性・定量分析

コンタミネーション解析システム

コンタミネーション解析システムでは、製品に残留する微小な異物の抽出に使用した抽出液をフィルターで濾過し、自動顕微観察することで、異物の大きさに応じた個数の自動計測が行えます。当社では主に、部品に対し規定通りの洗浄が行われていることの確認を目的とした、異物管理に使用しています。 微粒子測定データ微粒子測定データ パーティクル拡大写真 （長さ：143μm, 幅：75μｍ）パーティクル拡大写真（長さ：143μm, 幅：75μｍ）
コンタミネーション解析システム
メーカー ライカマイクロシステムズ株式会社
保有台数 1台
主な用途 製品に付着する微細な異物の数・サイズ・形状を確認

社内保有　検査設備一覧

設備名
メーカー
主な用途
エネルギー分散型蛍光X線分析装置
島津製作所
RoHS分析
ビッカース硬さ試験機
MITUTOYO
硬さ測定
ロックウェル硬さ試験機
MITUTOYO
硬さ測定
金属顕微鏡
NIKON
断面、組織確認
走査電子顕微鏡（SEM）
日本電子
表面観察
エネルギー分散型X線分析装置（EDS）
日本電子
元素分析(異物など)
マイクロスコープ
KEYENCE
表面観察、撮影
表面粗さ・輪郭形状測定機
MITUTOYO、東京精密
表面粗さ測定、輪郭形状測定
蛍光X線膜厚計
日立ハイテクサイエンス製
めっき膜厚測定
コンタミネーション解析システム
ライカマイクロシステムズ株式会社
コンタミ測定
紫外可視分光光度計
島津製作所
六価Cr、残留油分測定
三次元測定機
MITUTOYO
寸法・幾何公差・形状測定
真円度・円筒形状測定機
MITUTOYO
幾何公差・形状測定
電気炉
ヤマト科学
加熱試験
恒温恒湿器
ヤマト科学
恒温恒湿試験
塩水噴霧試験機
スガ試験機株式会社
中性塩水噴霧試験
引張り試験機
島津製作所、今田製作所
引張、圧縮、せん断
ソルダーチェッカー
RHESCA
半田ぬれ(外観)
ラピットプレス
Refine Tec Ltd
樹脂埋め
自動研磨機
丸本ストルアス
断面研磨
デジタルトルクレンチ
中村製作所、杉崎計器
トルク試験
電子天びん
島津製作所
重さ測定
