ブラインドリベット

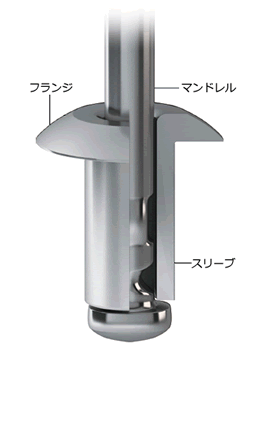

ブラインドリベットの特長



母材片側からの締結が可能

ブラインドリベットは、母材片側からの締結が可能です。締結部裏側に治具が入りにくい製品や密閉製品、取り回しがしにくい大型製品の組立等にも適しています。



信頼性の高い締結

ブラインドリベットの締結信頼性は非常に高く、様々な業界・用途で採用されています。アルミニウムと鉄のように、溶接性が悪い異種材同士でも、確実に締結を行うことができます。



初期投資費用の低減

比較的リーズナブルな価格のブラインドリベット専用ハンドツールを使えば、初期投資を抑えることができます。



簡単・確実・スピーディな締結

ブラインドリベットの締結作業は、とても簡単です。初心者の方でも、軽量なブラインドリベット専用ハンドツールを使って、簡単で確実そしてスピーディーに締結作業を行うことができます。



かしめプロセス

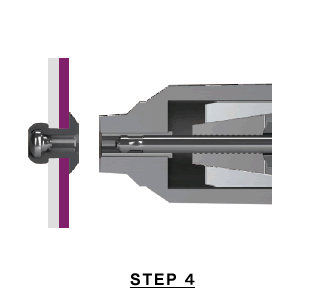

ブラインドリベットの「かしめ」工程のアニメーション

ブラインドリベットの種類


スタンダードタイプ/標準型  |  ブラインドリベット

ブラインドリベット スタンダードタイプ/標準型の写真▶ 締結MOVIEを見る
特 長 様々な業界や用途に用いられる最も標準的なブラインドリベットです。締結用の規格商品として、世界的にも認められています。

規格表 ASタイプ     AAタイプ     SSタイプ     CSタイプ     CCタイプ
  ※ ブラインドリベットの材料コード、呼称記号について
強度表強度分布表
ブラインドリベット スタンダードタイプ/標準型の断面図



FXタイプ/広範囲締結型  |  ブラインドリベット

ブラインドリベット FXタイプ/広範囲締結型の写真▶ 締結MOVIEを見る
特 長 1サイズのリベットで広範囲の板厚の締結に対応します。締結後の仕上がりが美しく、高い圧着性が特長のブラインドリベットです。

規格表 ASタイプ     SSタイプ
   ※ ブラインドリベットの材料コード、呼称記号について
強度表強度分布表
ブラインドリベット FXタイプ/広範囲締結型の断面図



CPタイプ/防水型  |  ブラインドリベット

ブラインドリベット CPタイプ/防水型の写真▶ 締結MOVIEを見る
特 長 リベットに樹脂キャップを被せてある為、高い密閉性を持った締結が可能です。金属同士の電食防止等にも効果があります。

規格表 ASタイプ     AAタイプ
  ※ ブラインドリベットの材料コード、呼称記号について
強度表強度分布表
ブラインドリベット CPタイプ/防水型の断面図



PLタイプ/軟質材用  |  ブラインドリベット

ブラインドリベット PLタイプ/軟質材用の写真▶ 締結MOVIEを見る
特 長 スリーブが花弁状に大きく開く形で締結する為、保持性の高い締結を実現します。主にベニヤ板や樹脂など軟質材の締結に適しています。

規格表 ASタイプ
  ※ ブラインドリベットの材料コード、呼称記号について
強度表強度分布表
ブラインドリベット PLタイプ/軟質材用の断面図



GTタイプ/高圧着型  |  ブラインドリベット

ブラインドリベット GTタイプ/高圧着型の写真▶ 締結MOVIEを見る
特 長 大きな座屈径により、せん断・引張り強度、圧着性を大幅に向上させた高強度型ブラインドリベットです。

規格表 CCタイプ
  ※ ブラインドリベットの材料コード、呼称記号について
ブラインドリベット GTタイプ/高圧着型の断面図



HLタイプ/低座屈  |  ブラインドリベット

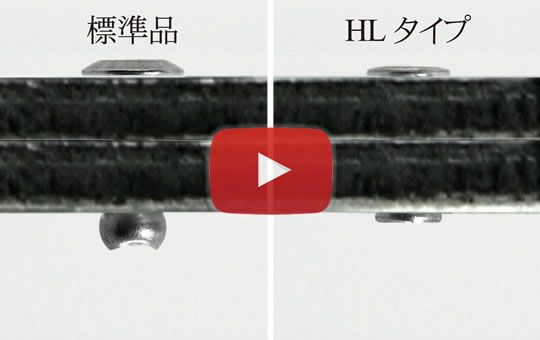

ブラインドリベット HLタイプ/低座屈の写真 ▶ 締結MOVIEを見る
特 長 座屈側のかしめ高さを低くすることで、設計の自由度が向上します。

規格表 ASタイプ
  ※ ブラインドリベットの材料コード、呼称記号について
ブラインドリベット HLタイプ/低座屈の断面図


ブラインドリベット カスタマイズ事例


段付きタイプ  |  ブラインドリベット

ブラインドリベット 段付きタイプの写真▶ 締結MOVIEを見る
特 長 かしめ後の高さが安定しますので、支点ピンやバネ掛けとしての使用が可能です。

使用例 ガラスルーバー、各種レバー、ハンドル 等
ブラインドリベット 段付きタイプの断面図


シールドタイプ  |  ブラインドリベット

ブラインドリベット シールドタイプの写真▶ 締結MOVIEを見る
特 長 スリーブが袋状であり、気密性に優れています。

使用例 封止栓、屋外機器、各種カバー
ブラインドリベット シールドタイプの断面図


PLXタイプ(マンドレルヘッド固定型)  |  ブラインドリベット

ブラインドリベット PLXタイプ/マンドレルヘッド固定型の写真▶ 締結MOVIEを見る
特 長 締結後、マンドレルヘッドが脱落しないことで、異音防止や簡易的な流水防止を実現。主にベニヤ板や樹脂など軟質材の締結に適しています。
規格表 ASタイプ
使用例 各種ボード材、車両内装材、パイプ材
ブラインドリベット PLXタイプ/マンドレルヘッド固定型の断面図


せん断強度向上タイプ  |  ブラインドリベット

ブラインドリベット せん断強度向上タイプの写真▶ 締結MOVIEを見る
特 長 締結後にマンドレルの芯棒を残すことにより、せん断強度を向上させたタイプです。

使用例 各種補強板
ブラインドリベット せん断強度向上タイプの断面図


導通タイプ  |  ブラインドリベット

ブラインドリベット 導通タイプの写真▶ 締結MOVIEを見る
特 長 スリーブ、マンドレル材質が銅合金製です。

使用例 端子台、接点、コネクター
ブラインドリベット 導通タイプの断面図


袋穴締結タイプ  |  ブラインドリベット

ブラインドリベット 袋穴締結タイプの写真▶ 締結MOVIEを見る
特 長 未貫通(袋穴)状態の軟質材への締結が可能です。

使用例 建築外壁/ 内壁、セメント、木材
ブラインドリベット 袋穴締結タイプの断面図


製品使用事例
ブラインドリベットの製品仕様事例(トラック)ボタン
ブラインドリベットの製品仕様事例(門扉)ボタン
ブラインドリベットの製品仕様事例(PC筐体)ボタン
ブラインドリベットの製品仕様事例(防音壁)ボタン
ブラインドリベットの製品仕様事例(トラック)
ブラインドリベットの製品仕様事例(門扉)
ブラインドリベットの製品仕様事例(PC筐体)
ブラインドリベットの製品仕様事例(防音壁)

カタログダウンロード

ブラインドリベットのブラインドリベットカタログ 画像
pdf    カタログ ダウンロード
(リベット、かしめ、締結に関する専門総合サイト「締結設計.com」に移動します。)

【ブラインドリベットのカタログ内容】



■ ブラインドリベットの構造



■ ブラインドリベットの特長

■ ブラインドリベットのかしめプロセス



■ ご使用にあたっての注意事項

■ ブラインドリベット
  呼称記号の見方



■ ブラインドリベット
  フランジ(鍔) 形状コード

■ ブラインドリベットの材質コード



■ ブラインドリベットのリベットタイプ

■ 引張・せん断強度試験方法



■ ブラインドリベット | スタンダードタイプ

■ ブラインドリベット | FXタイプ



■ ブラインドリベット| CPタイプ

■ ブラインドリベット | PLタイプ



■ ブラインドリベット | GTタイプ

■ ブラインドリベットカスタマイズ事例


@ 商品についてのお問い合わせはこちら

(かしめに関するご相談から在庫確認まで、お気軽にお問い合わせください。)

よくあるご質問(Q&A集)
